What is Digitizing ? Why we want to Digitizing ?

What is Digitizing ???

數化(Digitizing)是將含有點、線、面資料的圖資，經過平移、旋轉、比例放大，將圖形資料向量化(Vectorization)，如在本次課堂練習時，我們將一張老舊的國立台北科技大學空間配置圖(.jpg)匯入QGIS中，並經過控制點布置、建物描繪...等等步驟，讓一張紙本圖形成為GIS資料格式，並帶有座標等空間資訊。這樣的好處是相較於紙本地圖，數化後的電子地圖可以用於後續的研究分析，也不會因為時間的改變而影響到地圖的品質，如經過長年保存的紙本地圖可能因為與空氣接觸頻繁產生氧化現象、遭遇書蟲啃咬而有所缺漏、人為污漬...等等，使得地圖與原始樣貌有所差距。這時候數化保存下來的地圖就顯得格外珍貴，因為檔案就和當初數化時相同不會有所變動。

我想這也是為什麼中央研究院會推動將電子地圖數化，如以下這個網址連結，正是中研院以一篇專欄所寫的「台灣百年歷史地圖數位典藏」。主要內容提到，如何藉由線上網頁進行線上數化。

專題文章:台灣百年歷史地圖數位化典藏

台灣百年歷史地圖_線上數化網頁

What is Raster ?

Raster 光柵圖又稱為點陣圖(bitmap)，是一種呈現圖片呈現的方式，以我們日常生活中常接觸到的(.gif、.jpg、.bmp......)都屬於 Raster，這些圖片以一系列點陣圖的方式呈現，衍生出我們說像素 pixels 。我將上述類型的圖片放大後可以看到如下圖的情形

當光柵圖被呈現在我們的螢幕上時，圖像會轉成一個個的 像素(pixels) ，然後像素再被分配為一個特定的值，這個值代表顏色，使用的方式是RGB的顏色系統，隨著不同數字值得比例變化，創造出不同的顏色，最大值分別為(R,G,B→256,256,256)，如:(0,0,0)在RGB的顏色系統下，所代表的意義是黑色。

Discuss in class

1.八個控制點哪個點是有問題的?
數化的過程由於每個人對於數化時所選的位置並不相同，因此算出來的標準偏差不同，因此哪個控制點是有問題的，我們不能肯定。以課堂上的情形來討論，有的人偏差高達160 pixels在第七點，有的人在相同位置偏差卻只有4 pixels。

2.選點有錯誤，要怎麼處理?
以現在數化的過程，我們只能嘗試將有比較大偏差的點位移除來改善誤差過大的情形，但是那個點一定是錯的嗎??其實不見得。

3.越多控制點越好嗎?
理論上越多的控制點是越好的。

4.控制點的尾數0.0,2.5,5.0,7.5 是有意義的數字嗎?
是，這樣給定的尾數，其實表示的就是誤差值。

Learning Result

Weekly knowledge about QGIS

NEW QGIS 2.0 最新版本更新資訊內容 連結

這個禮拜上課所使用的軟體QGIS有一個重大的革新，那就是官方在近期推出了QGIS2.0 Dufour 版本，整體的操作介面相較於1.8 與1.9 有很大的不同，如:新的按鈕圖示(New icon theme)、工作列的折疊(Side tabs, collapsable groups)、軟體訊息通知(Soft notifications)、自定義的字體(Application custom font )、更多的色調可供使用者選擇(Live color chooser dialogs and buttons)、SVG檔案註解應用(SVG Annotations)、拖曳產生表單(Drag and drop form builder)、操作工具(Default action tool)......等等(共計52項功能)，這個版本的推出對於使用過QGIS、ArcGIS的我，有很不同的感受。因為在ArcGIS最近期的10.1版本與過去的操作介面比起來也產生了重大革新，不論過去對於ArcGIS 有多熟悉，都需要重新適應。


這次的QGIS 2.0 也同樣做了ArcGIS一般的更新，功能也越趨強大，一些過去會遭遇的Bug 也在這次的更新中做了修正，以官方公布的內容表示，這次的Bug fix ，總共修正了上百餘個常見的問題，另外值得一提的是QGIS Server 、QGIS API、QGIS Data Base Manager 的介面與功能，也隨著這次的更新而更加成熟，這次的版本對於後續的GIS 使用者是一大福音。

至於新的版本是否有什麼問題，我想接下來的幾個禮拜，可以藉由新的介面操作課堂上的內容範例，除了能夠測試之外，也可以與之前工讀時使用的ArcGIS做比較。


以下為中文化的新版本使用者介面








另外依照Quantum GIS 資源網的功能測試，現在已經不需要附加元件就可以直接匯入WMTS圖層

1.台灣百年歷史地圖WMTS服務網址(http://gis.sinica.edu.tw/tileserver/wmts)

2 國土測繪圖資網路地圖WMTS服務(http://maps.nlsc.gov.tw/S_Maps/wmts)


順利連結成功，擷取幾個畫面，大致如下

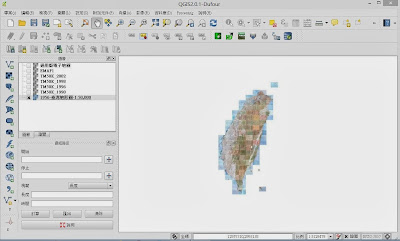

1956-臺灣地形圖-1:50,000



通用版電子地圖

資料來源:http://gis.rchss.sinica.edu.tw/qgis/?cat=3



新的出圖介面，更直覺的操作以及Html頁框功能的新增
